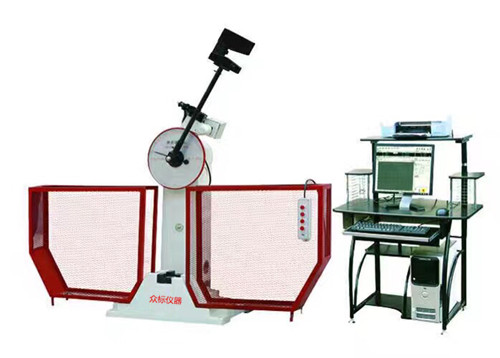

擺錘沖擊試驗機依據國家標準GB/T3808-2002《擺錘式?jīng)_擊試驗機》研發制造，按國標要求GB/T229-1994《金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊性能測試，沖擊能量為150J\300J\500J、750J，可根據客戶需求自由選擇適合的沖擊能量范圍，廣泛用于黑色金屬、冶金閥門、鋼鐵企業等金屬材料的沖擊測試。
擺錘沖擊試驗機怎么使用？
1、首先接通電源開關，在主機懸臂梁中間位置裝有通電指示燈，燈亮表示主機已通電。
2、把操作按鈕盒上的撥檔開關打到“開”的位置，點住“取擺”按鈕，此時擺錘會呈逆時針方向升起，如擺錘順時針方向升起時，則表示供電電源的相序接反，應切斷電源調整相序。
3、點住取擺按鈕擺錘升起電磁離合器吸和，安全銷會鎖住擺錘桿體，以免危險發生。4、放置沖擊試樣后點擊退銷按鈕，此時工作人員應遠離沖擊擺錘范圍，以防造成人身傷害。
5、 點動“沖擊”按鈕時，電磁離合器機構自動脫離，擺錘呈自由加速度沖擊金屬試驗， 沖擊結束擺錘自動揚擺、掛擺。
6、 當需要放擺時，按�。⒎艛[＂按鈕，閥用電磁鐵通電，頂動掛脫機構向下轉動，電磁離合器結合，主電機轉動，擺錘順時針方向落至起點，此時松開按鈕即可停擺。
7、定期檢查空擊指針回零是否合格，兩次空擊的能量損失不應大于1.5焦耳。
8、定期對支座跨距及其與刀刃的相對位置進行調整。
JB-300B半自動沖擊試驗機如何計算測試結果？
半自動沖擊試驗機顯示度盤由刻度及指針組成，沖擊的結果會在度盤上以指針的方式指示出來。擺錘對試樣所作功的數值是按以下公式計算的：
AK=M（COSα-COSβ）式中：M=擺錘力矩，α 沖擊前擺錘揚角，β 沖斷試樣后擺錘的升起角。
如果不計摩擦損失及空氣阻力等因素，那么消耗于沖斷試樣的功的數值就等于沖擊前擺錘所具有的位能減去沖擊后擺錘所剩余的位能。由于沖擊擺的力矩M和沖擊前擺錘的揚角α均為常數，因而只要知道沖斷試樣后擺錘的升起角β，即可根據上式算出消耗于沖斷試樣的功的數值來。半自動擺錘沖擊試驗機已根據公式計算出的測試結果直接顯示在度盤上，所以，在沖擊完成后不用人工計算測試結果，直接讀取度盤數值就可以了。
|
